2月5日，东京，首相官邸。高市早苗与台积电董事长魏哲家握手的照片登上了日本各大媒体的头条。

　　在这场精心安排的会谈中，双方讨论了台积电熊本第二工厂引入3纳米先进工艺的计划，高市在会后对媒体表示，台积电的落户对日本经济安全具有“决定性意义”。这个画面似乎在向世界宣告：日本半导体产业的复兴已经驶入快车道。然而，如果把镜头从首相官邸那间灯光温暖的会议室移开，转向北海道千的的旷野、熊本菊阳町的工地，以及台北地方检察署的卷宗，呈现在眼前的将是一幅远为复杂的图景。

　　高市早苗所描绘的“日本半导体大复兴”——以Rapidus的2纳米国产芯片为旗舰，以台积电熊本工厂为锚点——正在从多个维度遭遇严峻挑战。这位日本首位女首相的芯片野心，很可能正在走向一场代价高昂的落空。

　　要理解这场困局的深层逻辑，必须先回到高市早苗构建的政策框架本身。她在担任经济安全保障大臣期间主导制定的《经济安全保障推进法》，将半导体从普通的电子零部件提升为“特定重要物资”，赋予政府以财政补贴和设备审查手段直接干预关键供应链的权力。出任首相后，她更推出了超过10兆日元（约650亿美元）的公共资金支援方案，意图撬动总计超过50兆日元的官民投资。这个框架的宏大叙事是：日本要夺回在全球芯片版图中的话语权。但问题在于，宏大叙事与产业现实之间的鸿沟，往往比政治家愿意承认的要深得多。

　　Rapidus，这个被高市早苗视为日本半导体失去的三十年终结者的项目，由丰田、索尼、NTT等八家日企于2022年联合成立的尖端半导体公司，目标是在2027年实现2纳米芯片的量产——这是一个让整个半导体业界既感到深感怀疑的时间表。之所以说深感怀疑，是因为这个跨越的幅度之大，在半导体制造的历史上几乎没有先例。

　　资金，是悬在Rapidus头顶最显眼的那把达摩克利斯之剑。截至目前，日本政府已向Rapidus承诺了约9200亿日元的补贴，2026年初软银和索尼又分别追加了210亿日元的投资。但根据业界估算，仅完成试生产就需要约2兆日元，量产阶段还需要追加约3兆日元。也就是说，Rapidus面临的资金缺口高达数兆日元的量级。

　　八家创始企业的初始投资总额仅为73亿日元——与政府补贴相比，这个数字小到几乎可以忽略不计，折射出的是日本民间资本对这场豪赌的真实态度：礼貌性参与，谨慎性观望。有企业高管私下对媒体坦言：“面对政府的请求我们很难拒绝投资，但坦率地说，对于一家连原型产品都没有的公司，正常情况下我们不会主动出钱。”日本三大银行——三菱UFJ、三井住友和瑞穗——虽然在政府协调下同意提供贷款，但普遍要求政府提供债务担保，这本身就说明了金融机构对Rapidus商业前景的真实判断。

　　比资金更棘手的，是技术路线的结构性短板。Rapidus的2纳米工艺基于IBM转让的GAA（Gate-All-Around，全环绕栅极）晶体管架构。IBM在纽约奥尔巴尼的研发中心确实在实验室层面展示了2纳米原型，Rapidus也向该中心派遣了超过150名工程师进行联合开发和培训。2025年7月，Rapidus宣布在北海道千岁的IIM-1工厂成功制造出GAA晶体管原型晶圆，电气特性达到预期目标。这无疑是一个里程碑。但从实验室的原型到可商业化的大规模量产之间，横亘着一段被业界称为“死亡之谷”的漫长旅程，而Rapidus在这段旅程中的装备远谈不上充分。

　　最关键的技术缺失之一是背面供电网络（Backside Power Delivery Network，BSPDN）。这项革命性技术通过将电力线路转移到晶圆背面，能够有效降低约30%的功耗损失，同时释放正面的布线空间用于信号传输。英特尔计划在其18A节点（等效2纳米）部署PowerVia背面供电技术，台积电也将在其N2P节点引入Super Power Rail。而Rapidus的2027年量产路线图中并不包含背面供电——公司表示这一技术将在量产启动后不久提供，但这意味着其初期产品在功耗效率这一AI芯片最核心的性能指标上，从起跑线上就输给了竞争对手。对于以AI加速器和高性能计算为目标客户的代工厂而言，这不是一个可以轻描淡写的劣势。

　　EDA工具生态的构建同样令人担忧。芯片设计需要依赖Synopsys、Cadence、西门子EDA“三大家”提供的EDA工具，以及大量经过验证的半导体IP核。Rapidus虽然已与Synopsys和Cadence签署了合作协议，并推出了自研的AI辅助设计工具Raads，但一个新晋代工厂要建立完整的PDK工艺设计套件生态和IP库，需要漫长的积累和迭代——台积电用了二十年才打造出今天这个让全球芯片设计公司几乎别无选择的生态护城河。Rapidus试图用AI工具来弯道超车，承诺将设计时间缩短50%、设计成本降低30%，但这些数字目前更多还是停留在营销话术的层面。

　　即便我们假设Rapidus最终在技术上取得突破，量产可行，一个更根本的问题仍然悬而未决：谁来买这些芯片？代工厂的商业逻辑与一般制造业截然不同，它需要足够大的订单量来摊薄天文数字的固定资产投资，而订单量又取决于客户对工艺可靠性和良率的信任——这形成了一个对新进入者极为不利的循环。Rapidus自己的投资方——丰田、索尼、NTT——也是潜在客户，但它们每家仅象征性地投入了10亿日元，这种“试试水温”的姿态本身就是一种信号。

　　据报道，博通在验证Rapidus 2纳米芯片的性能后，可能会委托其代工数据中心用半导体，但“可能”两个字的含金量并不高。至于像AMD、英伟达这样的主力芯片设计公司，在Rapidus工艺经过长期验证之前，几乎不可能将核心产品线交给这样一家全新的代工厂。有分析师直言，即使Rapidus的2纳米芯片在2027年如期面世，要想看到大客户真正将主力产品放在Rapidus线上流片，最乐观的估计也要等到2031年左右。

　　Rapidus目前将自己的市场定位锚定在“快速周转时间”（short TAT）——采用单晶圆处理系统，将生产周期从行业标准的约120天压缩到50天，主打AI初创企业和精品芯片设计公司。这是一个聪明但也冒险的差异化策略：聪明在于避开了与台积电正面争夺大客户的绞肉战，冒险在于这个细分市场的规模是否足以支撑一座先进制程晶圆厂的巨额运营成本，目前完全没有得到验证。以每月17000至20000片晶圆的预估产能计算，Rapidus的规模与台积电动辄数万片的产能相比不在一个量级，这意味着其单位制造成本天然处于劣势。

　　人才短缺是另一重不容回避的瓶颈。Rapidus的工程师团队有很大一部分来自中途转职的业界资深人士，他们确实携带着日本半导体遗产时代的深厚知识积累，但先进制程制造需要的不仅是经验，更需要能够操作AI驱动的自动化工厂系统、掌握GAA架构量产工艺的新一代人才。日本国内半导体人才储备长期不足——仅九州地区未来十年就预估存在约1000人的缺口——而Rapidus所在的北海道千岁，相比人口密集的九州或东京，在吸引年轻工程师方面的劣势更为明显。

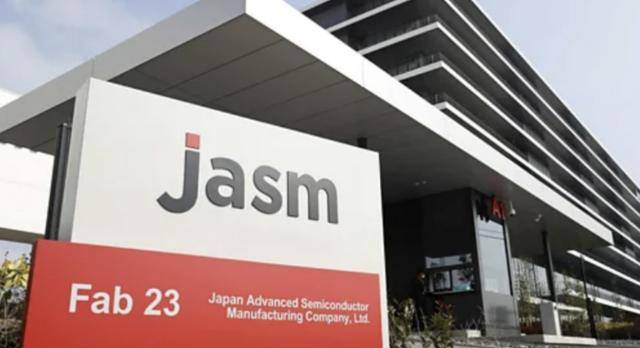

　　如果说Rapidus是高市半导体棋局中“自主可控”的那枚棋子，那么台积电熊本工厂（JASM）则是“借力打力”的那枚。高市在2月5日与魏哲家的会谈中强调，台积电的落户不仅是产能回流，更是为了带动东京电子等本土设备商和信越化学等材料商的技术迭代。这个叙事听起来很美，但现实正在无情地拆解它。

　　台积电熊本一期工厂于2024年底开始量产，采用22/28纳米和12/16纳米工艺，主要服务索尼的图像传感器和电装的汽车芯片需求。但麻烦接踵而至。由于消费电子、汽车和工业芯片需求疲软，12/16纳米芯片的设备安装已被推迟到2026年之后。更令人侧目的是二期工厂的遭遇：这座原定生产6/7纳米芯片、投资总额约225亿美元、获得日本政府约1.2兆日元补贴的工厂，在2025年10月举行破土仪式后仅仅数周，施工活动便急剧下降直至实质性停滞。多方信源指出，台积电正在重新评估二期工厂的技术路线纳米芯片需求走弱，而AI算力需求暴涨，台积电正在考虑将二期工厂的制程升级为更先进的4纳米，甚至有消息提到3纳米。这种技术路线的临时切换意味着设计方案调整、设备采购变更和工期延误，日本经济产业省和JASM虽然否认量产时间表有变，但供应商端反馈的施工停滞信号不言自明。

　　一期工厂的运营本身也并非一帆风顺。当地居民对工厂建设带来的严重交通拥堵怨声载道——原本15分钟的通勤被拉长到一个小时。人才招聘虽然表面进展顺利，2025年4月新入职527人创下纪录，但管理层面的磨合问题持续存在：台积电派驻的台湾员工与日本本地员工之间的工作文化差异，是一个被反复提及却始终未能很好解决的暗流。更深层的隐忧在于，台积电在海外设厂的历史经验并不总是令人鼓舞——美国亚利桑那工厂的建设延期和成本超支殷鉴不远。

　　而就在高市早苗试图通过台积电来拉动日本本土半导体生态升级的时候，一桩知识产权案件像一盆冷水浇在了这个美好叙事上。2025年8月，中国台湾地区“检察机关”逮捕了六名涉嫌窃取台积电商业机密的嫌疑人，其中包括一名曾在台积电工作后转入东京电子中国台湾地区子公司的前员工。据调查，此人涉嫌利用在台积电时期的人脉关系，说服前同事分享台积电2纳米芯片工艺的机密信息，目的是帮助东京电子改进其蚀刻设备，以争取获得台积电最先进制造线月，中国台湾地区“检察机关”正式起诉东京电子中国台湾分公司，指控其未能采取充分的预防措施阻止商业秘密被窃取，要求法院判处高达1.2亿新台币的罚款。2026年1月，检方进一步起诉三名涉案人员窃取台积电14纳米技术机密。

　　这个案件的意义远超出一起普通的商业间谍事件。东京电子是全球最重要的半导体设备制造商之一，与应用材料（Applied Materials）和泛林集团（Lam Research）并列，是台积电、三星和英特尔的核心设备供应商。台积电是东京电子最重要的客户。虽然检方并未指控东京电子层面参与或利用了窃取的信息，业界资深人士也普遍认为东京电子没有理由做出如此冒险的举动来破坏与台积电的关系，但这一事件已经在台日半导体合作的信任基础上制造了裂痕。它揭示了一个尖锐的悖论：高市早苗一方面希望台积电在日本扎根以带动本土供应链升级，另一方面日本本土企业却被爆出涉嫌窃取台积电的核心技术。这种信任危机使得“台积电为日本半导体兜底”的叙事变得脆弱不堪。

　　事实上，指望台积电来充当日本半导体复兴的救世主本身就是一种结构性的误判。台积电在熊本的投资本质上服务于其自身的全球供应链多元化战略和地缘政治风险对冲，日本政府提供的近乎投资额一半的巨额补贴是这笔交易得以成立的前提条件——这不是施恩，是交易。台积电不会因为在日本设了工厂就将自己的核心工艺know-how拱手让出，更不会培养一个能够在未来挑战自己的竞争对手。熊本工厂生产的芯片服务的是台积电自己的客户，使用的是台积电自己的工艺，创造的利润最终流回台积电——日本获得的，是就业机会和一些技术溢出效应，但绝不是一条通往半导体自主的道路。东京电子知识产权案更是一个提醒：在台积电的世界里，“伙伴”的边界是被严格定义和不容僭越的。

　　将Rapidus和台积电熊本厂的命运并置审视，高市早苗半导体战略的深层困境就浮现出来了。Rapidus承载着“自主创新”的国家使命，但面临资金黑洞、技术代差、人才荒芜、客户真空等一系列可能致命的挑战，有烂尾的切实风险；台积电熊本厂虽然在运营中，但正在遭遇需求转向、工期延误、路线切换等一系列意外，而且从根本上说，它是台积电的棋子而非日本的棋子。两条路线一内一外，一攻一守，却同时陷入了泥潭。

　　日本半导体产业的衰落是一个历经三十余年的结构性过程——从IDM模式向代工（Foundry）模式转型时的迟钝，国内企业间恶性竞争消耗了本可用于技术迭代的资源，再到全球化分工大潮中被台积电和三星甩开的差距，这些积弊不是靠一个首相的政治意志和几兆日元的公共资金就能逆转的。日本最先进的量产制程停留在40纳米——与2纳米之间隔着至少五个技术世代。试图一步跨越这道鸿沟的Rapidus，本质上是在挑战半导体制造业的基本规律：这个行业的核心竞争力来自数十年持续投入所积累的工艺know-how、良率数据和客户信任，而非一次性的政策豪赌。

　　高市早苗与魏哲家在首相官邸的那次握手，与其说是日本半导体复兴的象征，不如说是这场复兴脆弱性的隐喻。一个需要靠天价补贴才能留住的外国代工巨头，一个烧钱速度远超任何可见商业回报的国产芯片项目，加上一份与美国签署的更多是出于地缘政治考量而非产业逻辑的技术协议——这是高市手中仅有的牌。

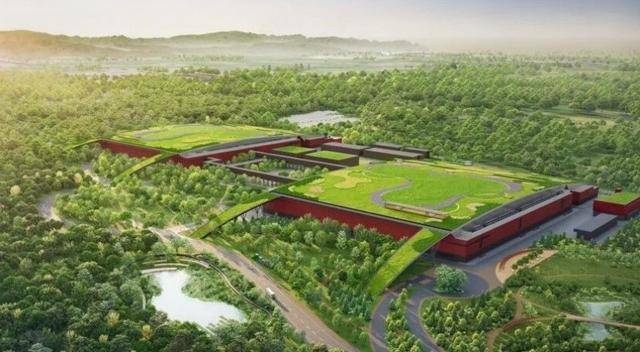

　　它们或许足以在政策演说中描绘出一幅波澜壮阔的“技术主权”画卷，但能否经得住市场规律和技术现实的检验，将是完全不同的另一个问题。北海道千岁的旷野上，Rapidus的IIM-1工厂正在日夜赶工。但在整洁的无尘室和精密的EUV光刻机背后，这座工厂最终能否成为日本半导体复兴的灯塔而非墓碑，答案还远在迷雾之中。返回搜狐，查看更多
